INDUSTRIA 12 t, FEM/ISO 1Am/M4 - 4 m/min, commande basse tension 1 vitesse
INDUSTRIA 12 t, FEM/ISO 1Am/M4 - 4 m/min, commande basse tension 1 vitesse
Treuil électrique 12000 kg. Gamme de treuils électriques initialement conçue pour répondre aux besoins de l'industrie. Classification FEM/ISO 1Am/M4.
Utilisation :
- Toutes les opérations de traction/halage et de levage
- Industrie
- B.T.P.
- Intégration sur des grues...
- Traction/halage de fortes charges
- Tension de bandes transporteuses
- Ouverture de trappes
- Levage de portes de barrage
- Equipements scéniques : manipulation de décors de scène
- Manoeuvrage de toits de piscine...
Fabrication française. Conformes à la Directive Machines 2006/42/CE et à la norme NF 14492-1.
- Robustes et très compacts.
- Fixation verticale possible.
- Moteur frein triphasé 230/400 V - 50 Hz. Protection IP 55. Autres tensions ou fréquences en option. P = 5,5 kW.
- Classification FEM/ISO 1Am/M4.
- Position horizontale du moteur (position verticale sur demande).
- Commande très basse tension assurant la protection de l'utilisateur contre les risques électriques et permettant de faire fonctionner de très nombreuses options : fin de course, radiocommande, limiteur de charge, détecteur de mou de câble...
- Tirants positionnables en fonction de la sortie de câble.

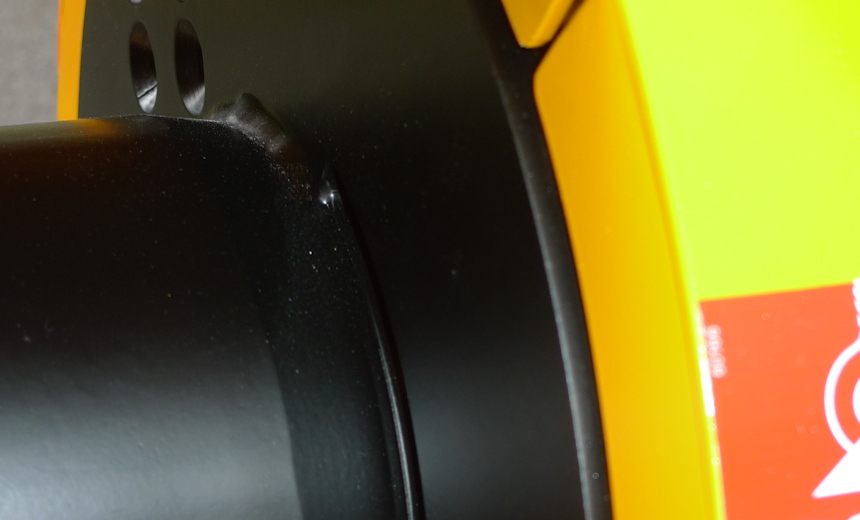

- Système anti-dégorgement du câble.
- Espace réduit entre le tirant et le tambour.

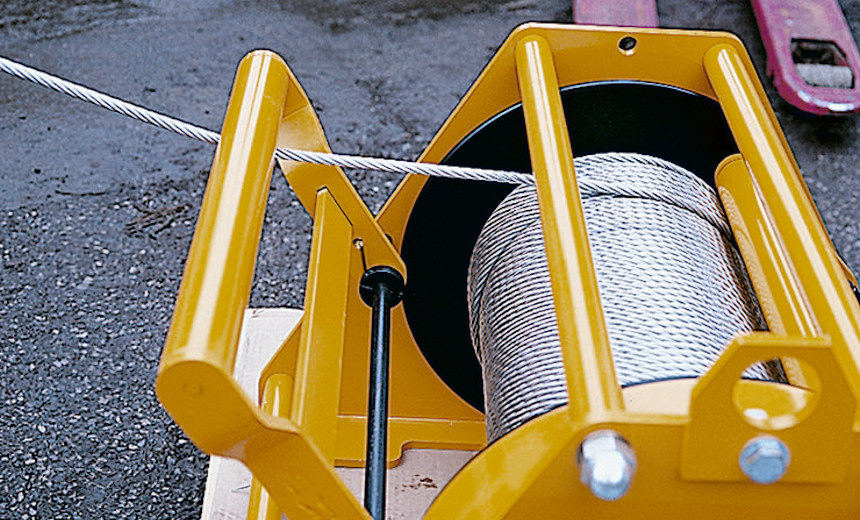

- Rouleau presse câble et interrupteur de mou de câble intégrés sous le tirant supérieur (intégration au tirant possible en option).
- Fiabilité des composants électriques et électroniques.
- Fins de course obligatoires en levage ainsi que, à partir de 1000 kg, limiteur de charge.
- Coffret électrique étanche sur le treuil (au-dessus du moteur) comprenant : contacteurs, transformateurs 24 V, disjoncteur thermique, boîte à boutons débrochable avec 3 m de câble.
- Réducteur à trains planétaires pour un entretien réduit.
- Nombreuses sorties de câble possibles.
- Options possibles : rouleau presse-câble, tambour rainuré, peinture spécifique, détecteur d'ordre de phase, châssis inférieur, compteur horaire, bâche de protection...
Applications :
Relevage d'une benne de déchets hospitaliers dans une déchetterie.
Levage de tôles épaisses servant à la fermeture d’une fosse d’éclatement (crédit : CETIM).
Manipulation de caissons en plastique chez un producteur de pommes.
Treuil INDUSTRIA utilisé pour manoeuvrer une sapine.
Treuil INDUSTRIA utilisé pour approvisionner un chantier en matériaux.
Treuil INDUSTRIA utilisé sur un barrage pour manoeuvrer la porte (peinture marine en option).
Levage de pièces détachées lors de la maintenance d'une grue.
Relevage de contrepoids maintenant en tension la bande transporteuse avant intervention sur celle-ci.
Caractéristiques techniques du INDUSTRIA 12 t, FEM/ISO 1Am/M4 - 4 m/min, commande basse tension 1 vitesse
| Force 1ère couche kg | 14750 |
| Force couche supérieure kg | 12000 |
| Nb de couches | 3 |
| Câble cap. 1ère couche m | 19 |
| Câble cap. maxi. m | 75 |
| Câble Ø mm | 28 |
| Vitesse fixe 1ère couche m/min | 3,2 |
| Vitesse fixe couche supérieure m/min | 4 |
| FEM | 1Am |
| Moteur kW | 9,2 |
| Alimentation | 3Ph-400V |
| Poids (sans câble) kg | 1700 |
OPTIONS
Ce dispositif arrête le treuil en cas de surcharge sans rupture de la chaîne cinématique.
Il est obligatoire en levage à partir de 1000 kg (Directive 2006/42/CE) dans le but d'éviter les ruptures de câble, les déformations des structures et donc les accidents découlant des problèmes dus aux surcharges.
Fin de course spécialement mis au point par HUCHEZ. Il comporte 2 positions. Ce système facile à régler assure la sécurité en empêchant les dépassements haut et bas.

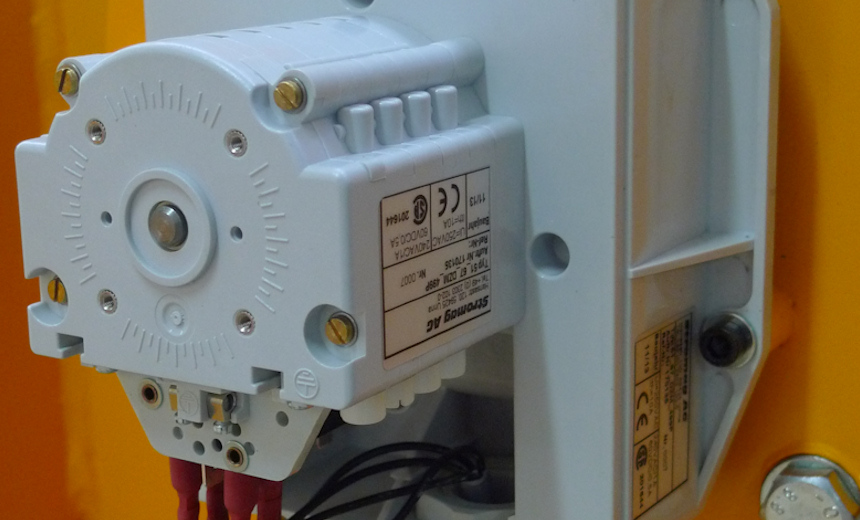

Fin de course à came comportant 2, 4, 6 ou 8 positions possibles. IP 65. Option codeur également proposée.

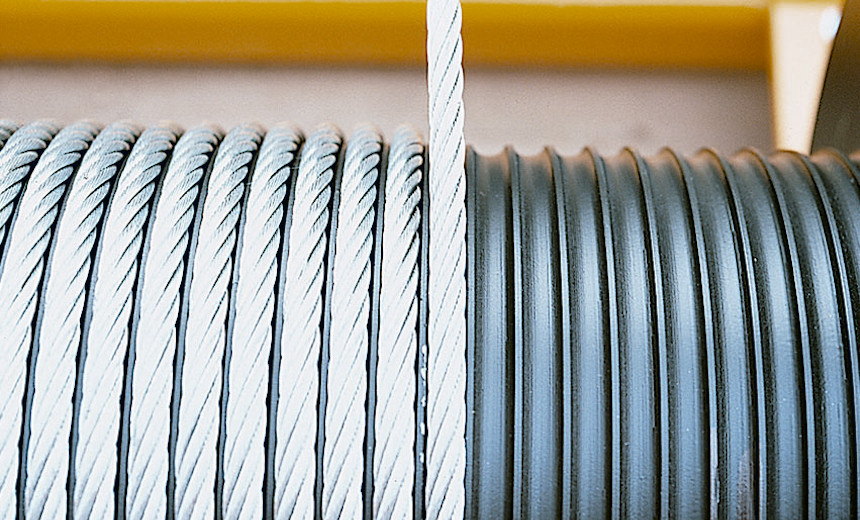

Cette option favorise l'enroulement correct du câble sur la première couche. Indispensable pour installer un système de va-et-vient.
Obligatoire dans les applications liées au secteur scénique (en photo : avec fin de course à came).

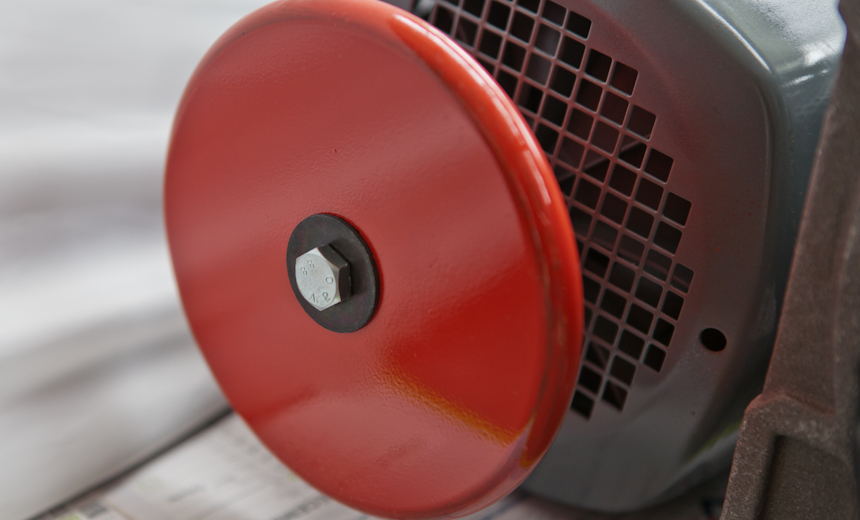

Ce dispositif permet d'effectuer manuellement une manoeuvre de secours. Pour dérouler manuellement le câble, le tambour débrayable est nécessaire.

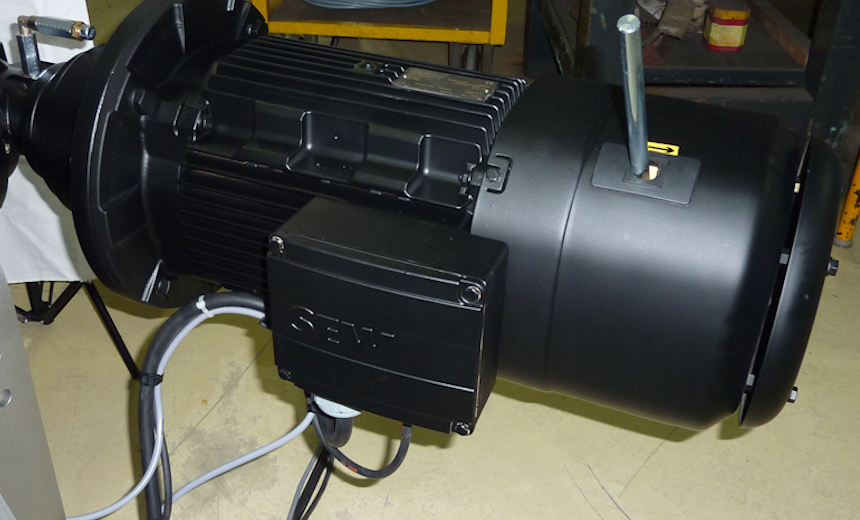

Couplé à un levier de déblocage du frein, il permet manuellement de descendre ou positionner de façon précise une charge.

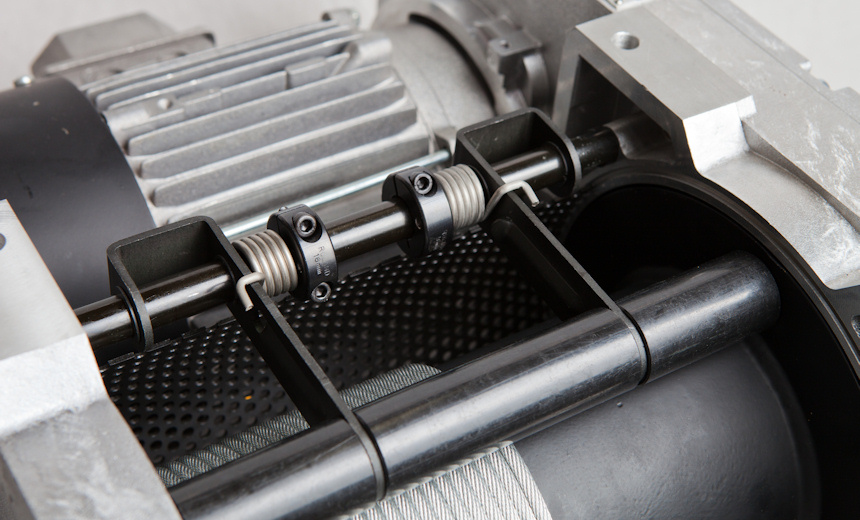

Permet un enroulement ordonné du câble sur le tambour. Complément indispensable du tambour rainuré utilisé sur une seule couche d'enroulement et dans le cas où le câble n'est pas tendu en permanence (enroulement à vide en traction).
Déconseillé en cas d'enroulement du câble sur plusieurs couches.
Obligatoire avec un système de va-et-vient.
Permet un enroulement ordonné du câble sur le tambour. Complément indispensable du tambour rainuré utilisé sur une seule couche d'enroulement et dans le cas où le câble n'est pas tendu en permanence (enroulement à vide en traction).

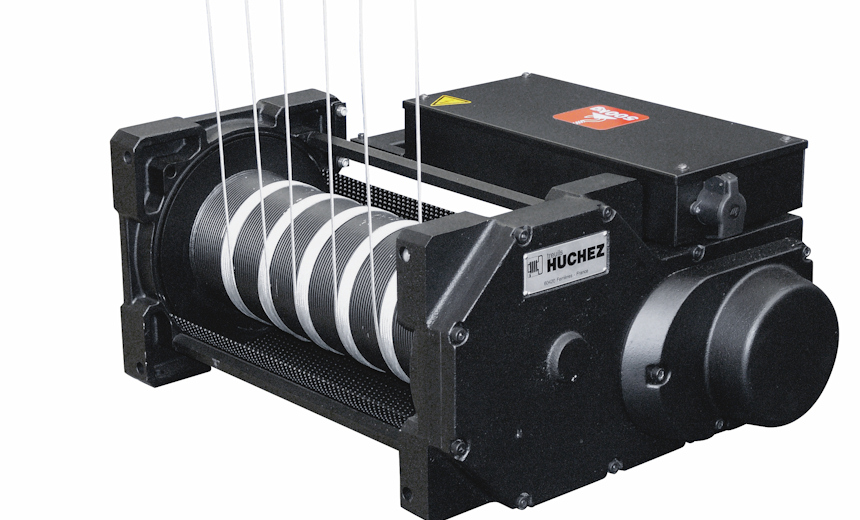

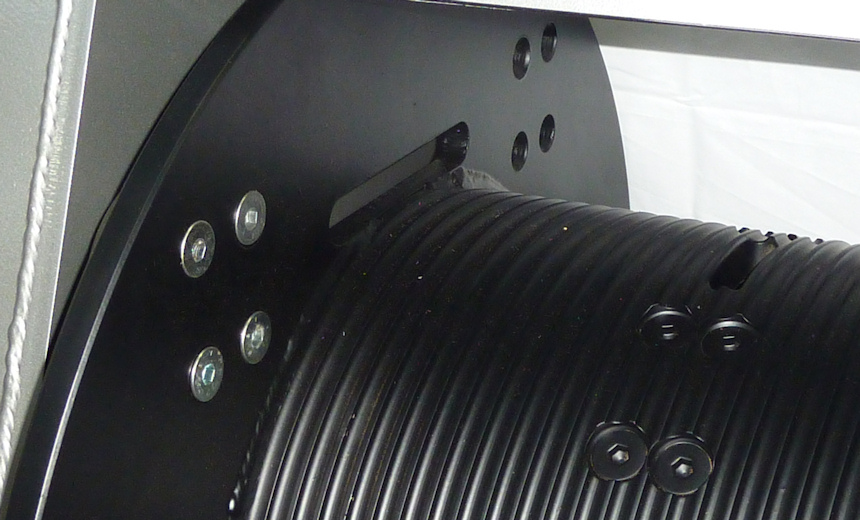

Permet de lever une charge avec plusieurs câbles, lever plusieurs charges ou réaliser un système de va-et-vient.
Permet de lever ou tirer une charge avec différents points de fixation.
Très utilisé dans les équipements scéniques.

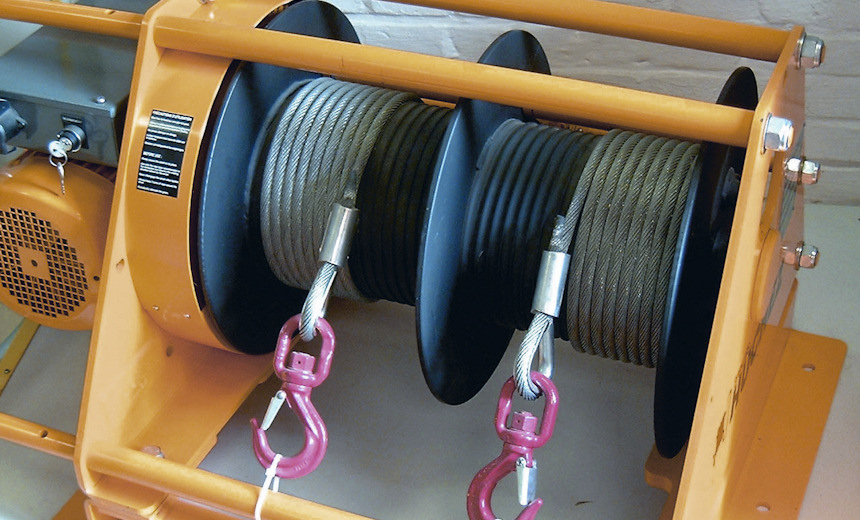

Permet d'enrouler plusieurs couches avec 2 câbles.
Fixation au sol permettant une installation et une manipulation plus aisées.

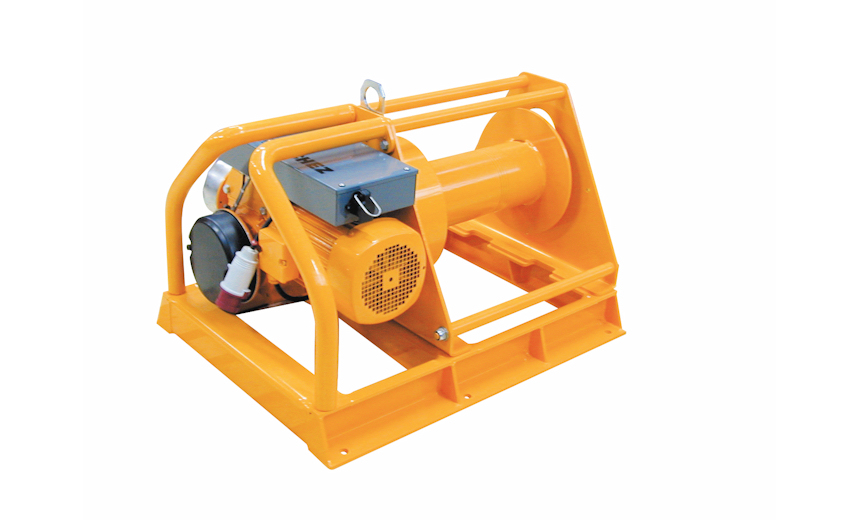

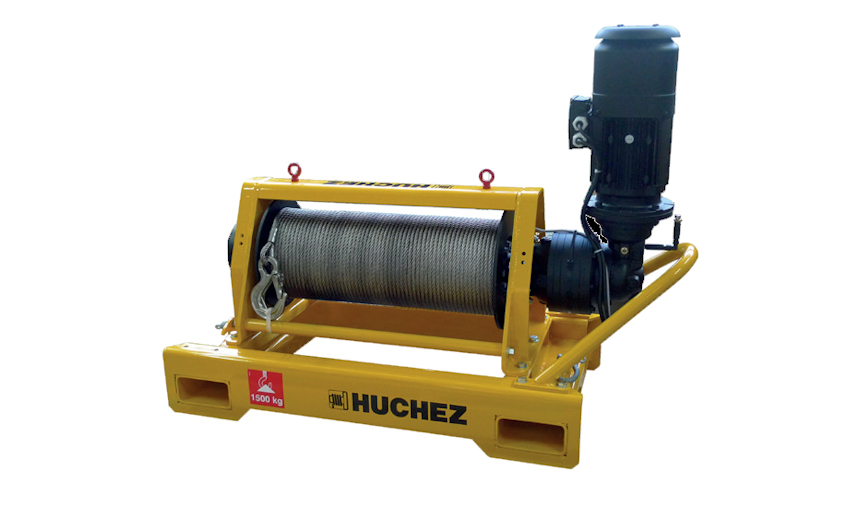

Ce châssis inférieur permet une manipulation aisée grâce aux deux emplacements dédiés aux fourches des chargeurs à bras télescopique.
Halage uniquement.
Portée 100 m en champs libre. Fréquence 2,4 GHz. Protection IP 65.
Existe avec housse de protection, en version longue portée 500 m en champs libre.
Halage uniquement. Version avec variation de vitesse (VV).
Portée 100 m en champs libre. Fréquence 2,4 GHz. Protection IP 65.
Existe avec housse de protection, en version longue portée 500 m en champs libre.

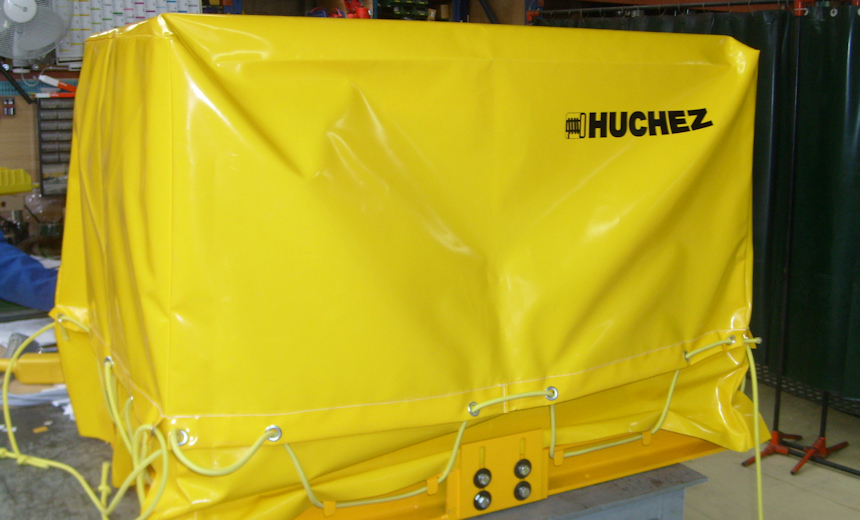

Confection de la bâche sur-mesure. Nous consulter.
La bâche de protection pour treuil HUCHEZ permet de préserver votre matériel des intempéries, de la poussière… lorsqu’il n’est pas utilisé. Les finitions sont soignées : ourlet, présence d’œillets… pour durer dans le temps.

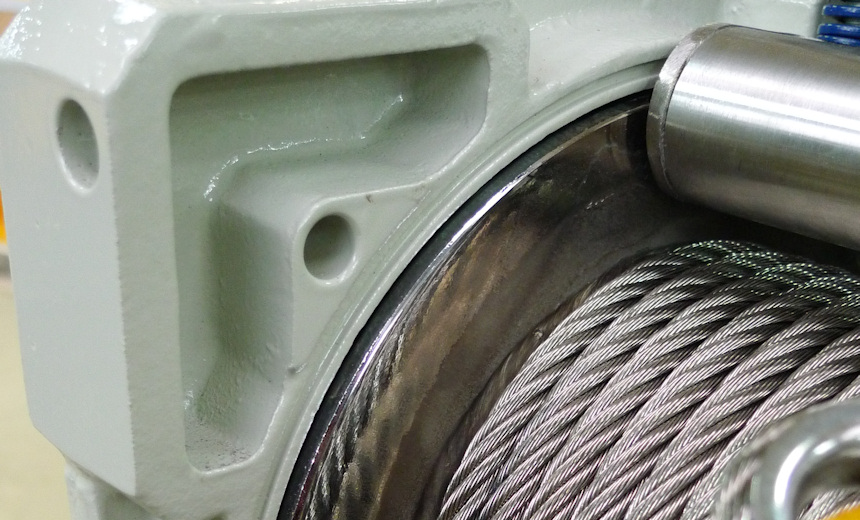

Type C5M avec certificat : pour une utilisation marine/off-shore.
Type C4 : pour une utilisation en environnement difficile.

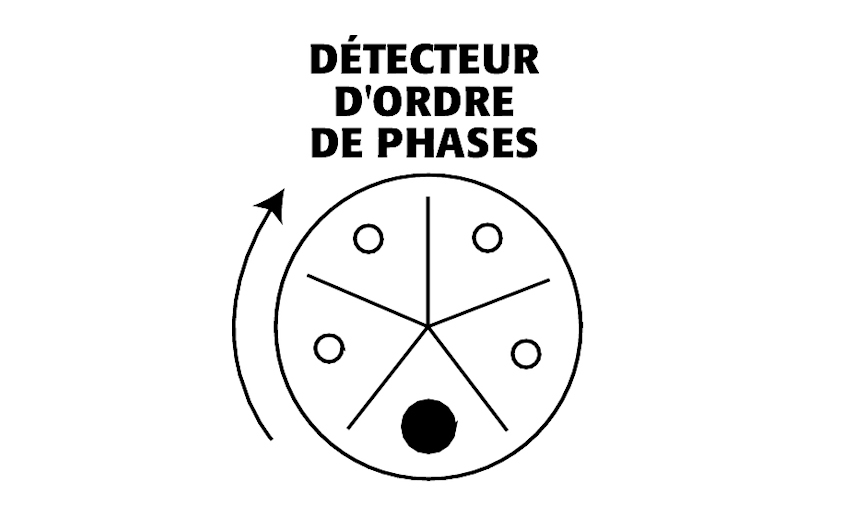

Evite l'inversion entre montée et descente lors du branchement du treuil. Cette option est prévue en standard pour les applications sur chantier.
Protection du moteur frein, du coffret électrique déporté, du fin de course type à came.
Niveau Sécurité SIL3/PLe. Portée 400 m en champs libre.
Fréquence 433 MHz. Protection IP 65. Batterie lithium-ion.
Existe avec retour d'informations sur écran, fréquence de 2,4 GHz, en version VV....

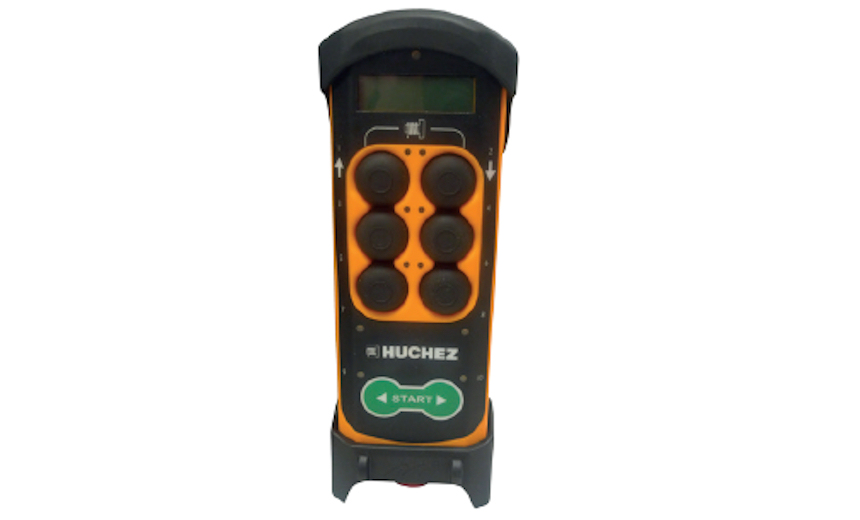

Niveau Sécurité SIL3/PLe. Portée 400 m en champs libre.
Protection IP 66. Batterie lithium-ion.
Boutons proportionnels pour la gestion du VV et écran pour le retour d'informations.
